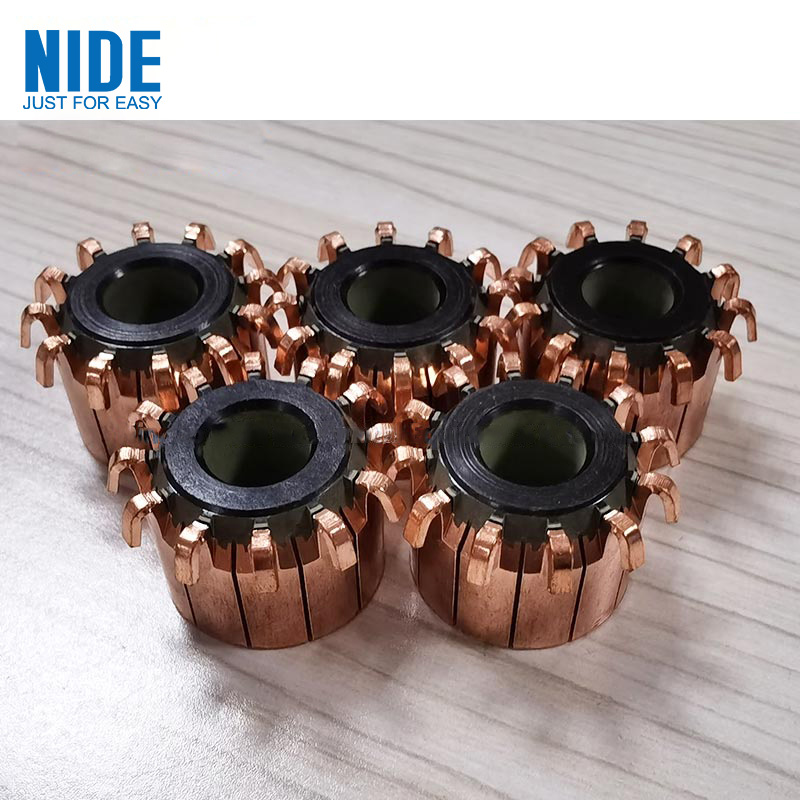

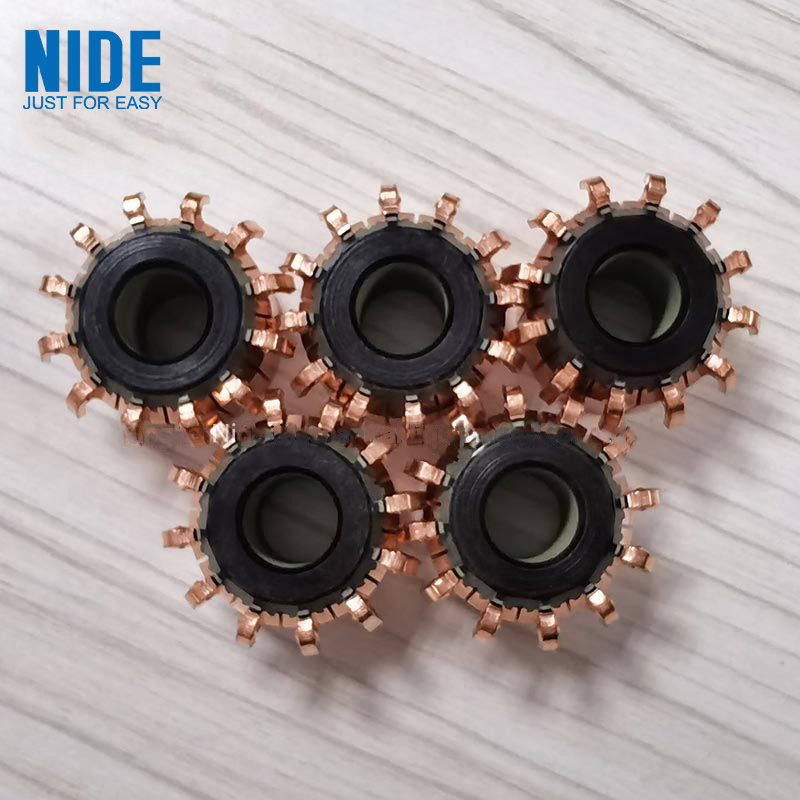

የፀጉር ማድረቂያ ሞተር አስተላላፊው በመጋገሪያ ዱቄት የተጨመቀ የሻጋታ አካልን ያጠቃልላል። የሻጋታ አካል ከሚካ ግሩቭ ጋር ይቀርባል. መንጠቆ-አይነት አስተላላፊው ከሻጋታ አካል፣ ከተለዋዋጭ ቁርጥራጭ፣ ከማጠናከሪያ ቀለበት እና ከውስጥ እጅጌው የተዋቀረ ነው። የሻጋታ አካል ይለወጣል አቅጣጫ ቁራጭ, የማጠናከሪያ ቀለበቱ እና የውስጠኛው እጀታው በጥብቅ የተገናኙ ናቸው.
ሞዴል ቁጥር. |
ኦ.ዲ |
መታወቂያ(ሚሜ) |
ጠቅላላ ቁመት |
የክፍል ርዝመት |
መንጠቆ/Riser ዲያ. |
ባር ቁጥር. |
ኤስ-03086 |
28 |
†11 |
17 |
14 |
28.7 |
24 |
ኤስ-03086A |
28 |
†12 |
17 |
14 |
28.7 |
24 |
ኤስ-03087 |
31.5 |
†11 |
24 |
21 |
32.5 |
28 |
ኤስ-03088 |
24.5 |
†12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
†10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
†11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
†12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
†12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
†11 |
20.8 |
18 |
33 |
24 |
ኤስ-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
ኤስ-03095 |
24.5 |
†12 |
16.1 |
16.2 |
31.5 |
19 |
ኤስ-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
ኤስ-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
ኤስ-04098 |
28 |
†10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
†10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
ኤስ-04098ሲ |
28 |
†12 |
19 |
18 |
33.1 |
24 |
ኤስ-04099 |
37.5 |
†13 |
30.5 |
24.8 |
42 |
32 |
የፀጉር ማድረቂያ ሞተር ተጓዦች በዲሲ ሞተሮች, ጄነሬተሮች እና ሁለንተናዊ ሞተሮች ውስጥ ጥቅም ላይ ይውላሉ.
በ rotor windings ውስጥ ያለው ጅረት ሁል ጊዜ ወደ አንድ አቅጣጫ መሄዱን ያረጋግጡ።
በሞተር ውስጥ አንድ ተጓዥ የኤሌክትሪክ ፍሰትን በነፋስ ላይ ይጠቀማል. በእያንዳንዱ የግማሽ ዙር በሚሽከረከሩት ዊንጣዎች ውስጥ ያለውን የአሁኑን አቅጣጫ በመቀየር ቋሚ የማሽከርከር ሽክርክሪት ይፈጠራል.
በጄነሬተር ውስጥ ተለዋጭ ጅረቱን ከጠመዝማዛዎች ወደ ውጫዊ ጭነት ዑደት ወደ ዩኒት አቅጣጫዊ ቀጥተኛ ጅረት ለመቀየር በእያንዳንዱ ዙር እንደ ሜካኒካል ተስተካካይ ሆኖ በማገልገል የአሁኑን አቅጣጫ ይለውጣል።
የፀጉር ማድረቂያ ሞተር ኮርፖሬሽኖች በ rotor እና በውጫዊ ዑደት መካከል ያለውን የአሁኑን አቅጣጫ በየጊዜው የሚቀይር የ rotary ኤሌክትሪክ ማብሪያ / ማጥፊያ ናቸው.
